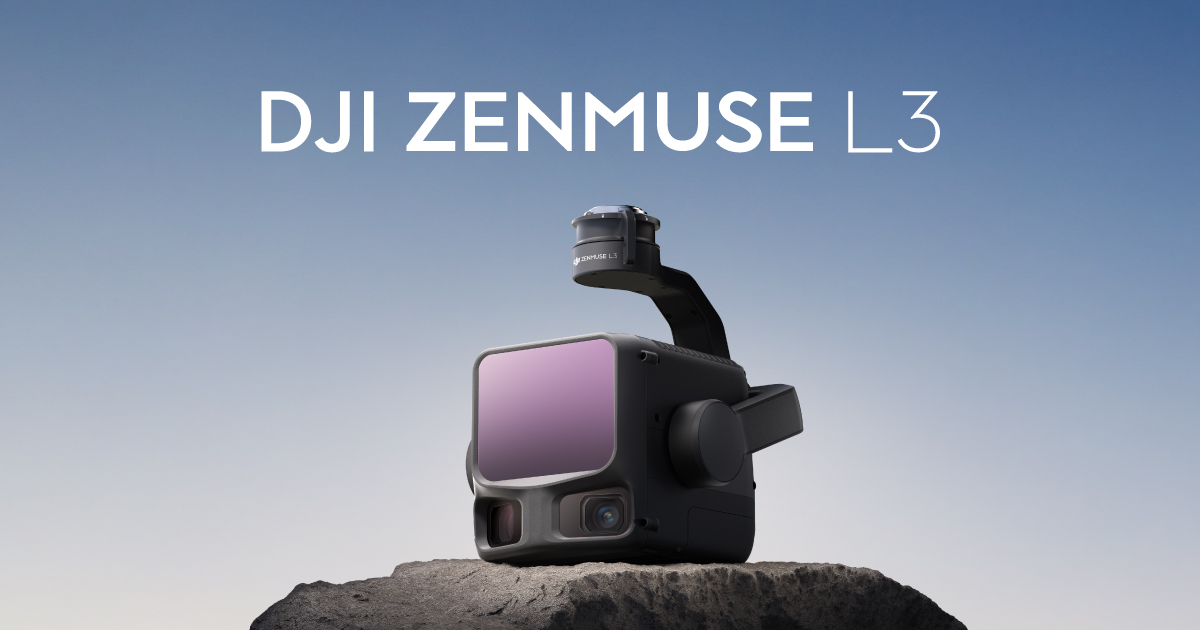

DJI ridică standardul în tehnologia LiDAR odată cu lansarea Zenmuse L3 - un sistem avansat creat pentru a face cartografierea aeriană de înaltă precizie mai rapidă, mai simplă și mai accesibilă pentru profesioniștii din diverse industrii. Dezvoltat pe baza unei expertize solide în imagistică aeriană și topografie, Zenmuse L3 marchează o evoluție majoră în echilibrul dintre eficiență și acuratețe într-o singură sarcină utilă. De la studii topografice extinse, la inspecția liniilor electrice sau modelarea infrastructurii, senzorul oferă specialiștilor în cartografiere, inginerilor și cercetătorilor din domeniul mediului un instrument capabil să simplifice procese complexe și să livreze rezultate cu precizie de nivel topografic.
Zenmuse L3 aduce îmbunătățiri notabile în acuratețea norului de puncte și a imaginilor RGB, crescând în același timp productivitatea proiectelor. În combinație cu DJI Matrice 400, un singur zbor poate acoperi până la 10 km², facilitând cartografierea de înaltă precizie a unor suprafețe de până la 100 km² într-o singură zi.
Integrat perfect cu DJI Terra, Modify și FlightHub 2, Zenmuse L3 unifică etapele esențiale ale unui proiect LiDAR – de la planificare și captarea datelor până la procesare și vizualizare. Astfel, formează un ecosistem complet care redefinește standardele unui sistem LiDAR aerian modern și ceea ce profesioniștii pot obține cu ajutorul său.
Extinderea razei de acțiune și a clarității LiDAR la un nou nivel
Rază lungă de detectare și acoperire extinsă
Zenmuse L3 oferă o rază maximă de detectare de până la 950 m la o frecvență de impulsuri de 100 kHz, performanță validată în condiții de lumină ambientală de 100 klx și pe ținte cu o reflectivitate de 10%. Frecvența de impulsuri reglabilă permite ajustarea flexibilă a puterii de ieșire, asigurând adaptarea optimă la diferite scenarii de lucru și menținerea clarității datelor LiDAR în orice condiții.
Punct mic, energie mare
Cu o divergență a razei laser de doar 0,25 mrad (1/e²), Zenmuse L3 generează un punct cu dimensiuni de aproximativ cinci ori mai reduse față de Zenmuse L2 la aceeași distanță. Această focalizare superioară permite detectarea obiectelor de mici dimensiuni, precum liniile electrice sau ramurile, crescând precizia și nivelul de detaliu în proiectele de cartografiere.
Frecvență de impulsuri, retururi și moduri de scanare reglabile
Adaptabilitatea operațională este un atu esențial al Zenmuse L3. Cu o frecvență maximă de emisie de până la 2 milioane de puncte pe secundă și suport pentru 16 retururi, senzorul răspunde eficient unei game variate de scenarii de cartografiere.
Densitatea norului de puncte și nivelul de penetrare pot fi ajustate astfel încât sistemul să se conformeze cerințelor fiecărui proiect, de la aplicații ce necesită precizie ridicată până la lucrul în medii complexe. Rezultatul este o reconstrucție spațială extrem de fidelă, optimizată pentru acuratețe și consistență.
În completarea acestor funcții, Zenmuse L3 dispune de trei moduri de scanare - liniar, în formă de stea și nerepetitiv - concepute pentru a se adapta diverselor scenarii operaționale:
- Liniar: asigură o distribuție uniformă a norului de puncte, ideală pentru cartografiere topografică de înaltă precizie.
- În formă de stea: oferă un echilibru între acuratețe, unghiuri multiple de scanare și capacitate de penetrare, fiind potrivit pentru zone împădurite sau medii urbane dense.
- Nerepetitiv: furnizează unghiuri variate de scanare și o acoperire extinsă, optimizată pentru inspecția liniilor electrice și alte analize structurale complexe.
Reconstrucții mai clare și eficiență de cartografiere cu camere RGB duble
Camere RGB duale de 100 MP pentru cartografiere de precizie
Cartografierea de înaltă acuratețe necesită atât distanță, cât și nivel ridicat de detaliu - iar Zenmuse L3 le îmbină pe ambele. Echipat cu doi senzori CMOS RGB de 100 MP, format 4/3, și cu obturator mecanic, sistemul captează imagini de rezoluție înaltă cu claritate și consistență excelente.
Aceste camere facilitează generarea norilor de puncte în culori reale pentru o vizualizare naturală și precisă, crescând în același timp eficiența procesului fotogrammetric. Rezultatul: timp de zbor redus, un flux de lucru optimizat și o precizie excepțională la captarea datelor.
Câmp vizual ultra-larg de 107°
Camerele duale RGB completează performanțele LiDAR pe distanțe mari printr-un câmp vizual orizontal (FOV) extins de 107°. Această perspectivă ultra-largă permite acoperirea unei suprafețe mai mari la fiecare zbor, reducând durata misiunii fără a compromite precizia datelor.
Chiar și cu o suprapunere laterală LiDAR de doar 20%, sistemul poate captura informațiile necesare pentru hărți ortofotografice digitale (DOM) și modele digitale de elevație (DEM) într-o singură trecere, simplificând fluxurile de lucru și maximizând eficiența proiectelor de cartografiere la scară largă.
Performanță ridicată: precizie și eficiență
Cu Zenmuse L3, DJI optimizează complet lanțul de date — de la poziționare și măsurare până la captarea imaginilor — pentru a garanta rezultate conforme standardelor topografice. Sistemul este echipat cu un POS îmbunătățit, capabil să atingă o precizie de orientare de 0,02° și o precizie de înclinare de 0,01° (post-procesat, 1σ). În plus, LiDAR-ul dezvoltat de DJI oferă o repetabilitate a măsurării distanței de 5 mm la 150 m (1σ) și o sincronizare temporală la nivel de microsecunde, ceea ce ridică performanța cartografierii aeriene pe distanțe mari la un nivel superior.
Precizia datelor LiDAR
Zenmuse L3 furnizează o precizie verticală mai bună de 3 cm la o altitudine de 120 m, mai bună de 5 cm la 300 m și mai bună de 10 cm la 500 m, facilitând proiecte de cartografiere la scări de 1:500, 1:1000 și 1:2000. Grosimea norului de puncte este redusă la jumătate față de Zenmuse L2, permițând analize detaliate și aplicații de înaltă precizie chiar și în medii provocatoare.
Precizia datelor RGB
Cu ajutorul camerelor duale RGB de 100 MP, Zenmuse L3 obține o distanță de eșantionare la sol (GSD) de 3 cm chiar și la o altitudine de 300 m. Sincronizarea poziției în timp real permite operarea fără puncte de control la sol (GCP), generând imagini extrem de precise și detaliate, ideale pentru proiecte de cartografiere de înaltă acuratețe.
Densitate ridicată a punctelor de referință

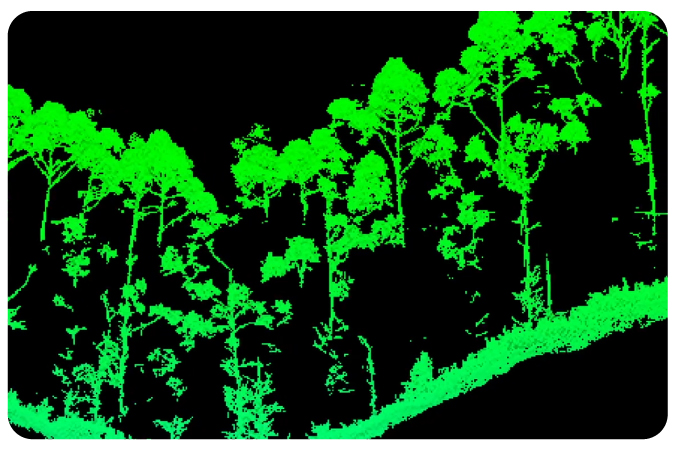

În zone cu vegetație densă sau teren accidentat, vizibilitatea solului joacă un rol crucial în obținerea unor rezultate cartografice precise. Datorită designului laser optimizat, Zenmuse L3 oferă o capacitate de penetrare superioară, reușind să capteze un număr mai mare de puncte de referință cu un nivel ridicat de completitudine.
Această performanță îmbunătățește acuratețea și consistența datelor despre teren, oferind o bază solidă pentru modelarea exactă și reconstrucția fidelă a suprafeței.
Eficiență ridicată: până la 100 km² pe zi
Eficiența este esențială în cartografierea aeriană, iar Zenmuse L3 este construit pentru a maximiza productivitatea. Montat pe DJI Matrice 400, senzorul atinge o acoperire impresionantă la o altitudine de 300 m, permițând cartografierea a până la 10 km² într-o singură misiune și acoperirea unei suprafețe de până la 100 km² într-o zi.
La altitudini mai reduse, de 120 m, și o viteză de zbor de 15 m/s, Zenmuse L3 poate cartografia până la 4 km² (aproximativ 1.000 de acri) într-o singură trecere, oferind o eficiență cu cel puțin 54% mai mare comparativ cu Zenmuse L2. Această versatilitate permite operatorilor să mențină productivitatea ridicată pe diverse tipuri de teren și în proiecte de diferite dimensiuni.
Flux de lucru optimizat de la cap la coadă: de la captare la aplicare
Versatilitate și eficiență în captarea datelor
Prin captarea simultană a datelor LiDAR și RGB, Zenmuse L3 maximizează eficiența operațională și permite obținerea mai multor rezultate de cartografiere dintr-un singur zbor. Această integrare fluidă simplifică întregul flux de lucru, reducând necesitatea misiunilor suplimentare și minimizând efortul de post-procesare, în timp ce menține o aliniere precisă între seturile de date LiDAR și RGB.

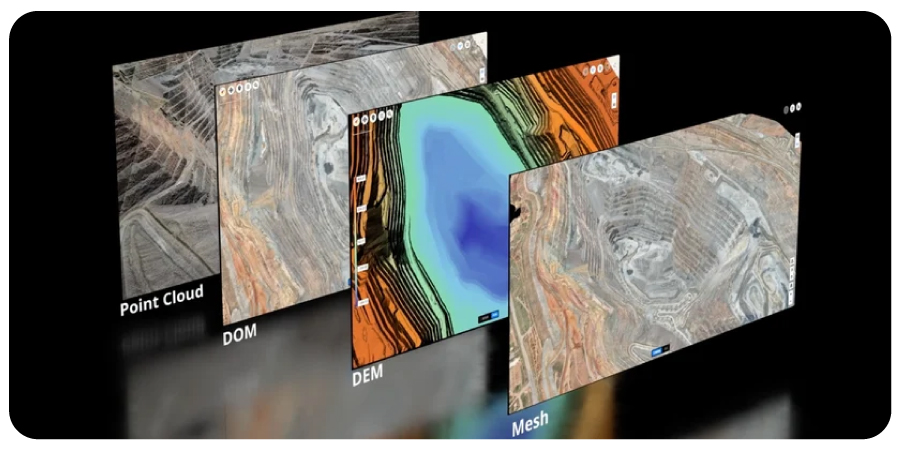

De la hărți digitale de altitudine și ortofotografice până la reconstrucții 3D detaliate, fiecare set de date este capturat cu precizie de nivel topografic, oferind profesioniștilor acces rapid la rezultate gata de utilizat pentru analiză și aplicare în proiecte complexe.
Ecosistemul integrat DJI Enterprise
Integrarea perfectă este esențială în arhitectura Zenmuse L3. În cadrul ecosistemului DJI, senzorul devine parte dintr-un flux de lucru complet end-to-end, care unifică colectarea, procesarea și aplicarea datelor într-un singur lanț operațional.
Această abordare integrată permite planificarea misiunilor, captarea datelor, procesarea rezultatelor și generarea livrabilelor într-o platformă coerentă, simplificând operațiunile și îmbunătățind eficiența generală pentru profesioniștii din domeniul cartografierii.
Concluzie
DJI Zenmuse L3 marchează un progres major în tehnologia LiDAR aeriană, combinând într-o soluție compactă și integrată un laser cu rază lungă de 1535 nm, două camere RGB de 100 MP dedicate cartografierii și un sistem POS de înaltă precizie. De la studii topografice pe distanțe mari până la modelarea detaliată a infrastructurii, Zenmuse L3 le oferă profesioniștilor posibilitatea de a captura, procesa și analiza date geospațiale cu un nivel excepțional de acuratețe și eficiență.
Prin integrarea fluidă cu DJI Terra, DJI Modify și FlightHub 2, Zenmuse L3 susține un flux de lucru complet end-to-end, acoperind toate etapele — de la planificarea zborului până la vizualizarea finală a datelor. Indiferent că este utilizat pentru gestionarea pădurilor, inspecția liniilor electrice sau cartografierea terenurilor la scară largă, sistemul oferă precizia și fiabilitatea necesare pentru operațiuni critice.
Experimentați modul în care cel mai avansat sistem LiDAR de la DJI vă poate ajuta să vedeți mai clar, mai departe și mai realist, deschizând noi perspective în cartografierea aeriană.
