Utilizarea dronelor echipate cu camere termice devine tot mai răspândită, impulsionând diversificarea aplicațiilor vehiculelor aeriene fără echipaj (UAV). Această expansiune este alimentată de inovații continue în dotările dronelor, adăugând valoare prin noi funcționalități. Imagistica termică, de exemplu, capătă un rol crucial într-o varietate de scenarii industriale și de urgență. Dronele cu capabilități termice sunt esențiale pentru detectarea incendiilor, efectuarea misiunilor de căutare și salvare, precum și pentru inspecțiile infrastructurii de utilități. Prin urmare, drona cu cameră termică reprezintă o soluție eficientă pentru numeroase provocări critice întâlnite în diverse sectoare.
Aplicații Inovative ale Dronelor DJI cu Camere Termice
Tehnologia dronelor profesionale DJI, echipate cu camere cu termoviziune, deși relativ recentă, a demonstrat deja o varietate impresionantă de utilizări în scenarii reale, inspirând adoptarea pe scară largă a acestei tehnologii:
• Intervenții la incendii: La Cleburn, Texas, pe 20 martie 2022, pompierii au utilizat drone termice pentru a obține o imagine clară a unui incendiu de pășune în expansiune. Capabile să vizualizeze prin fumul dens, dronele au ghidat eficient echipele de la sol, contribuind la controlul rapid al incendiului în doar patru ore și protejarea zonelor rezidențiale adiacente.
• Gestionarea dezastrelor naturale: În zona de excludere de la Cernobîl și în Vietnam, dronele termice au fost esențiale în navigarea și intervenția în condiții de vizibilitate limitată datorită incendiilor de vegetație și catastrofelor naturale, respectiv.
• Siguranță industrială: În rafinăriile de petrol din Argentina, dronele termografice sunt folosite pentru a identifica zonele cu emisii de căldură anormale, oferind o evaluare detaliată a stării infrastructurii fără a expune personalul la riscuri.
• Intervenții de urgență: În Sarasota, Florida, dronele termice au fost decisive în localizarea rapidă a unei scurgeri de substanțe chimice, permițând echipajelor să acționeze prompt pentru gestionarea situației.
• Conservarea faunei sălbatice: Fermierii utilizează drone termice pentru a detecta pui de căprioară ascunși în vegetația densă, asigurând astfel protecția acestora în timpul lucrărilor agricole.
Aceste exemple subliniază capacitatea dronelor termice DJI de a oferi soluții vitale într-o gamă diversă de sectoare, de la gestionarea eficientă a situațiilor de urgență până la conservarea biodiversității și siguranța industrială.
Fundamentele Imagisticii Termice și Aplicațiile sale în Tehnologia Dronelor
Imagistica termică reprezintă o componentă esențială a tehnologiei moderne a dronelor, oferind insight-uri valoroase care pot transforma multiple industrii. Prin înțelegerea principiilor fundamentale ale camerei termice, utilizatorii pot exploata mai eficient această tehnologie și dezvolta noi metode de utilizare a dronelor termice.
Principii de Bază ale Căldurii
Căldura, sau radiația infraroșie (IR), este produsă de vibrația atomilor în materiale. Intensitatea acestei vibrații determină temperatura unui obiect: cu cât atomii se mișcă mai rapid, cu atât obiectul este mai cald. Termografia, studiul semnăturilor termice, permite analiza acestor modele de căldură pentru a obține informații despre proprietățile fizice ale diferitelor materiale.

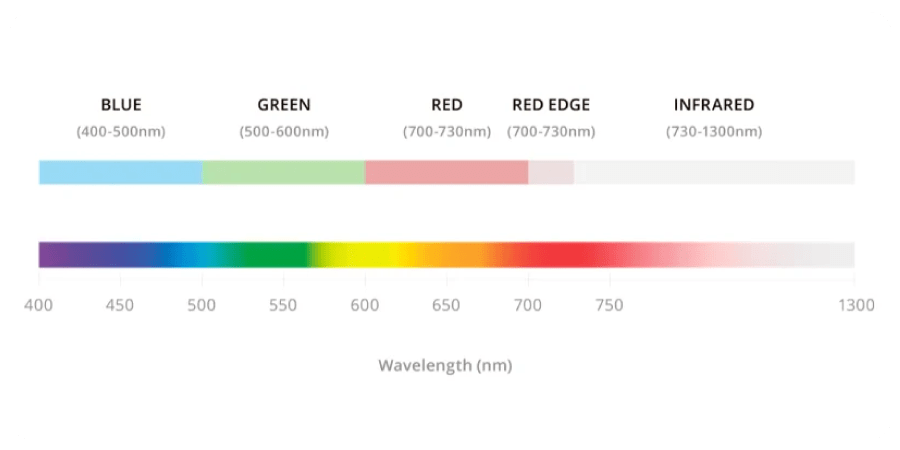

Deși căldura este resimțită de oameni, radiația infraroșie nu este vizibilă cu ochiul liber, deoarece se află în afara spectrului vizibil detectat de ochiul uman. Camerele termice sunt special concepute pentru a captura aceste radiații și a le converti în imagini vizibile. Această tehnologie permite utilizatorilor să "vadă" și să interpreteze distribuția temperaturii într-un mod accesibil și intuitiv, deschizând noi posibilități pentru monitorizarea și analiza precisă în diverse scenarii, de la supraveghere de securitate până la inspecții industriale.
Explorând aceste concepte, se poate înțelege cum camerele termice pe drone pot servi ca unelte puternice, crescând capacitatea de a evalua și răspunde la situații complexe în timp real. Această cunoaștere profundă stimulează inovația și eficientizează implementarea dronelor termice în operațiuni critice.
Funcționarea și Tehnologia din Spatele Camerelor Termice pentru Drone
Camerele cu termoviziune sunt instrumente avansate ce folosesc lentile specializate pentru a detecta radiațiile infraroșii, împreună cu senzori termici și procesoare de imagine, transformând aceste date în imagini vizuale pe un ecran. Atunci când sunt instalate pe drone, aceste camere sunt adesea montate pe un gimbal stabilizat care permite rotația obiectivului până la 360 de grade, asigurând capturi de imagini stabile și detaliate din orice unghi.

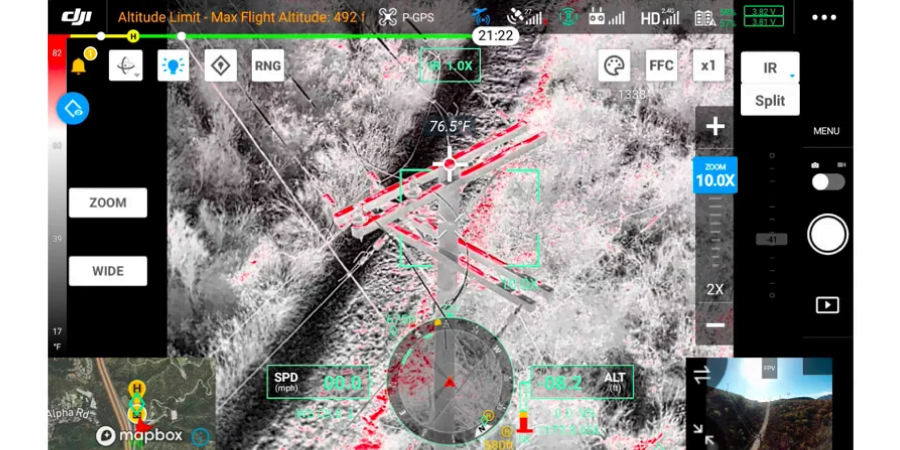

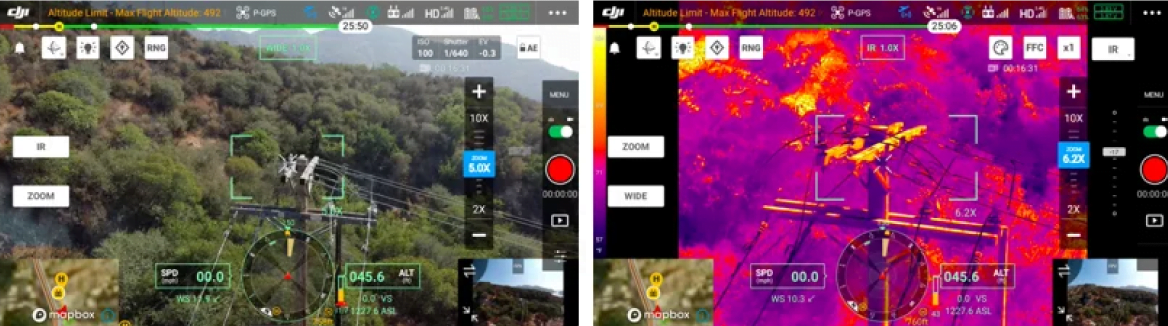

Imagine termică a unui stâlp de utilități capturată cu Zenmuse H20T
Tehnologia senzorilor termici a evoluat considerabil, folosind acum microbolometre care nu mai necesită materialele de răcire exotice din trecut. Aceasta a făcut camerele termice mult mai accesibile și eficiente, deschizând calea pentru o varietate mai largă de aplicații și o integrare mai ușoară în echipamentele drone.

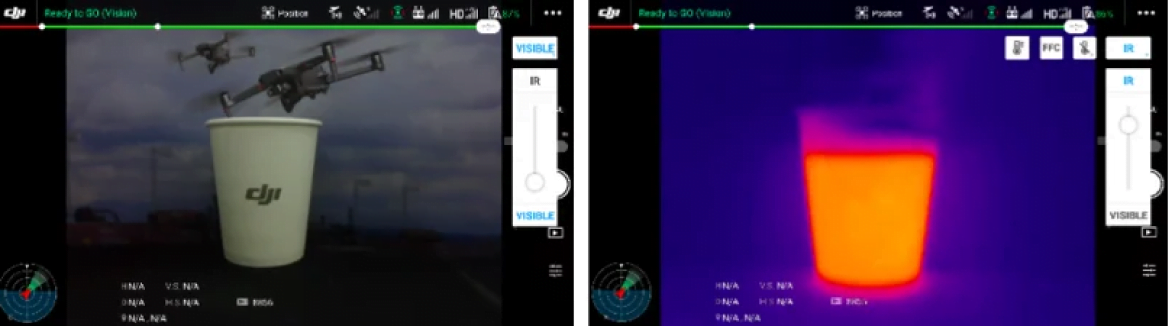

Deși camerele termice sunt extrem de utile pentru măsurarea temperaturilor de suprafață a majorității obiectelor, ele întâmpină dificultăți în detectarea obiectelor cu emisivitate scăzută, cum ar fi materialele foarte lustruite sau reflectorizante. Pe de altă parte, materialele cu emisivitate ridicată, precum lemnul, betonul și chiar și oamenii, sunt ușor de detectat datorită capacității lor de a absorbi și emite căldură. Această caracteristică face camerele termice extrem de valoroase pentru o serie de aplicații, de la supraveghere de securitate la monitorizarea eficienței energetice în construcții.
Lemnul are emisivitate ridicată
Interpretarea și Prelucrarea Datelor Captate de Camerele Termice ale Dronelor

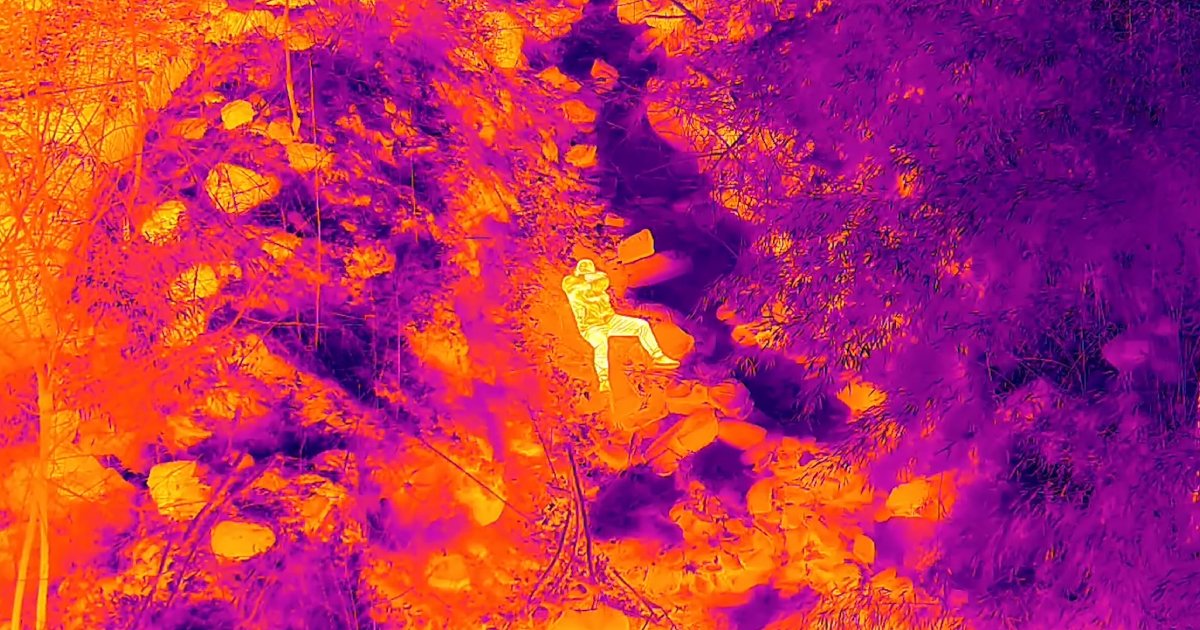

Când dronele colectează date termice folosind camere cu infraroșu, aceste informații sunt convertite și afișate pe un ecran sub forma unei imagini convenționale, accesibile pentru analiză de către operatori. Această transformare este posibilă prin intermediul software-ului de termoviziune, care permite ajustarea și interpretarea vizuală a datelor termice.

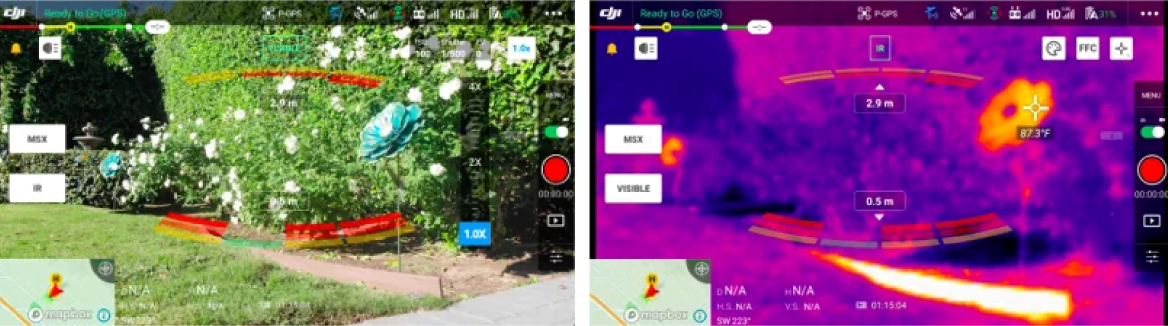

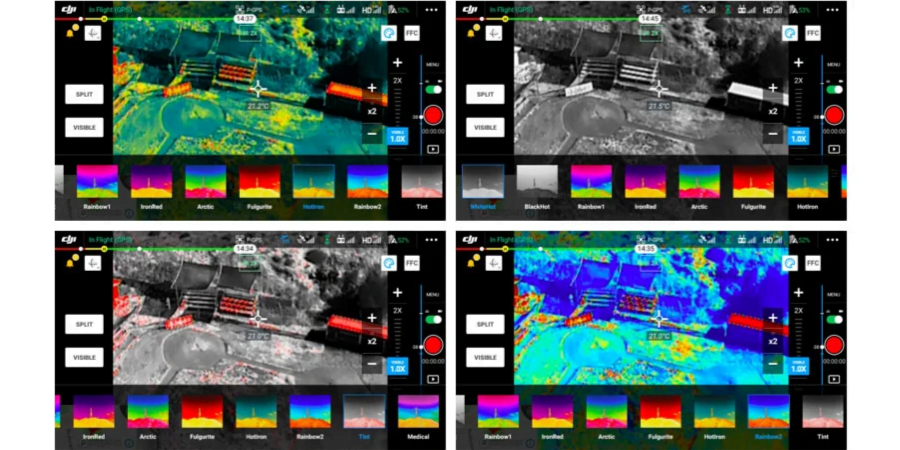

Software de termoviziune în zbor DJI
Software-ul de termoviziune oferă utilizatorilor posibilitatea de a schimba paleta de culori folosită pentru a ilustra variațiile de temperatură, facilitând astfel identificarea și analiza detaliilor specifice ale scenei. Unele dintre cele mai comune palete includ:
• White Hot: zonele mai calde sunt reprezentate în tonuri deschise, iar cele mai reci în tonuri întunecate.
• Black Hot: inversul paletei alb fierbinte, cu obiectele mai calde afișate în nuanțe mai întunecate.
• Rainbow: o reprezentare colorată unde temperaturile ridicate sunt indicate prin culori calde.
Modele avansate de camere termice, cum ar fi Zenmuse H20T și H30T, extind aceste opțiuni oferind până la 12 palete de culori diferite, mărind capacitatea de a distinge fin detalii termice.
Depinzând de modelul camerei termice utilizate, formatul și complexitatea datelor stocate variază. Modelele superioare nu doar că înregistrează imagini, ci și integrează informații valoroase precum citiri ale temperaturii și date termografice, completate de coordonate GPS. Aceste seturi de date complexe pot fi ulterior examinate și interpretate folosind unelte specializate, precum DJI Thermal Analysis Tool, care facilitează o analiză detaliată și precisă a informațiilor termice colectate. Aceste caracteristici îmbunătățesc semnificativ eficiența și acuratețea evaluărilor în diverse scenarii de aplicare.
Protejarea Senzorilor Termici ai Dronei
Atunci când operați cu drone termice, este crucial să înțelegeți cum pot fi deteriorați senzorii termici și să luați măsuri preventive pentru a asigura o utilizare îndelungată. Deși produsele DJI sunt apreciate pentru durabilitate și calitatea construcției, senzorii termici sunt dispozitive delicate și foarte precise care necesită o manipulare atentă. Utilizarea inadecvată a acestora poate rezulta în daune permanente, influențând negativ calitatea datelor colectate.
Pentru a proteja senzorul termic al dronei, evitați expunerea lentilelor camerei termice la surse intense de căldură, cum ar fi lumina directă a soarelui, lava, sau raze laser. Expunerea la astfel de surse poate provoca arsuri ale senzorului, rezultând în deteriorări ireversibile.
Pentru a preveni acest lucru la senzorul dronei dvs. termice, NU expuneți lentilele camerei termice la surse puternice de energie, cum ar fi soarele, lava sau o rază laser. În caz contrar, senzorul camerei poate fi ars, ducând la deteriorări permanente.
Obținerea de Măsurători Termice Precise cu Camera Termică a Dronei
Pentru a asigura acuratețea măsurătorilor termice, este esențial să înțelegem că performanța camerei termice poate fi afectată de numeroși factori ambientali. Condiții atmosferice variabile precum căldura excesivă, umiditatea, norii, ploaia sau ninsoarea pot altera precizia măsurătorilor. În plus, suprafețele reflectorizante precum sticla pot distorsiona citirile termice prin captarea căldurii solare, a solului sau a altor obiecte.
De asemenea, tratamentele de suprafață ale obiectelor, cum ar fi coroziunea sau un strat proaspăt de vopsea, pot influența acuratețea temperaturii măsurate. Poziționarea relativă față de soare a obiectelor fabricate din materiale identice poate rezulta în discrepanțe în citirile termice.
Prin aplicarea acestor practici de precauție și înțelegerea factorilor care afectează performanța senzorilor, utilizatorii de drone termice pot maximiza eficiența și durabilitatea echipamentului, asigurându-se că beneficiază de date precise și de încredere.
Optimizarea Utilizării Camerelor Termice: Factori Critici
Pentru a exploata eficient o cameră termică, este esențial să se ia în considerare mai mulți factori cheie care influențează calitatea și acuratețea imaginilor termice:
• Condiții Atmosferice: Umiditatea, temperatura și alte condiții meteorologice afectează performanța camerei.
• Particule în Aer: Prezența fumului, prafului sau a altor particule poate distorsiona citirile.
• Emisivitate: Capacitatea unui material de a emite radiații termice influențează claritatea imaginii.
• Transparență și Reflectivitate: Anumite materiale pot reflecta sau transmite energia termică, afectând acuratețea.
• Variabile Temporale: Ora din zi poate influența nivelurile de căldură ambientală.
• Unghiul de Vizualizare: Unghiul la care este poziționată camera poate schimba percepția asupra căldurii unui obiect.
• Finisajele Obiectului: Vopseaua și alte finisaje influențează modul în care obiectele emit sau reflectă căldura.
• Distanța față de Țintă: Precizia scade pe măsură ce distanța până la obiect crește.
• Energie Termică și Textura Suprafeței: Cantitatea de energie termică emisă și textura suprafeței unui obiect pot modifica semnificativ citirile termice.
Acești factori, luându-se în calcul corespunzător, permit construirea unei imagini termice precise a oricărui obiect sau scenariu analizat.
Avantajele Camerelor Termice Avansate
Tehnologia modernă a camerelor termice include funcții îmbunătățite cum ar fi rezoluții înalte și diverse opțiuni de paletă color pentru o interpretare mai ușoară a datelor. Pe măsură ce tehnologia avansează, aceste camere devin tot mai capabile să depășească limitările anterioare, oferind unelte tot mai sofisticate pentru profesioniști în diverse domenii. Această evoluție continuă a tehnologiei camerei termice îmbunătățește semnificativ aplicabilitatea și utilitatea ei în contexte complexe.
Selectarea Încărcăturilor Termice: Factori Determinanți
Drona modernă cu capabilități termice include funcționalități avansate care permit capturarea diversificată și complexă a imaginilor:
• Sarcini Utile Hibride: Dronele pot fi echipate cu sisteme duale de camere, combinând imagistica convențională cu camere infraroșii, oferind o flexibilitate maximă în captura de date.
• Setări Izoterme Personalizabile: Utilizatorii pot ajusta parametrii termici specifici prin panoul de control al dronei, facilitând detectarea rapidă a zonelor cu temperaturi anormale, cum ar fi în cazul incendiilor.
• Software Avansat pentru Analiză Termică: Software-ul modern, cum ar fi DJI Thermal Analysis Tool, extinde capacitatea de analiză a imaginilor termice, permițând urmărirea temperaturilor specifice, actualizări în timp real și suprapunerea imagistică IR cu lumina vizibilă.
Aceste progrese tehnologice transformă modul în care companiile utilizează UAV-urile termice, permitând aplicații care nu erau posibile în trecut datorită creșterii preciziei, versatilității și accesibilității tehnologiei.
Selectarea Încărcăturilor Termice: Factori Determinanți
Selectarea unei încărcături termice adecvate pentru o dronă necesită analiza unor factori esențiali care influențează performanța camerei în teren:
• Câmpul Vizual (FOV): Determină mărimea zonei vizibile pe care o poate capta camera.
• Rezistența la Intemperii: Evaluată prin gradul de protecție IP, indică capacitatea carcasei camerei de a rezista la condiții meteorologice adverse.
• Banda Spectrală: Definită ca intervalul electromagnetic pe care senzorul IR îl poate detecta.
• Sensibilitate Termică: Măsoară capacitatea senzorului de a detecta diferențele minore de temperatură, cunoscută și sub numele de NEDT.
• Rezoluția Imaginii: Reflectă numărul de pixeli prezent în imaginea finală, ceea ce afectează claritatea și detaliile imaginii capturate.
Acești parametri sunt esențiali în alegerea unei camere termice potrivite, asigurând că încărcătura aleasă corespunde nevoilor specifice ale fiecărei misiuni și maximizând eficiența utilizării dronei.
În alegerea unei drone pentru activitățile dumneavoastră, este crucial să adaptați sarcina utilă a camerei termice la specificul operațiunilor și condițiile de mediu preconizate. Pe piața actuală, seria Zenmuse H30 oferă opțiuni remarcabile pentru diverse nevoi:
• Zenmuse H30: cameră avansată, specializată pentru aplicații profesionale care necesită captura de imagini detaliate și măsurători precise la distanțe mari. Acest model nu include senzorul termic, dar se distinge prin alte caracteristici impresionante: un zoom digital de 400x și un telemetru laser care măsoară distanțe de până la 3000 de metri. De asemenea, este echipată cu o lumină auxiliară NIR de 850nm, îmbunătățind vizibilitatea și performanța în condiții de lumină scăzută.
• Zenmuse H30T: sistem multi-sensor avansat, dotat cu capacitate termică, zoom optic de 200× și digital 400×, un laser rangefinder ce măsoară distanțe până la 3000 metri și lumină auxiliară NIR 850nm. Oferă imagistică de înaltă rezoluție, ideală pentru inspecții detaliate și supraveghere, compatibilă cu dronele DJI din seria Matrice. Această cameră compactă este esențială pentru profesioniști, permitând o analiză precisă și rapidă a datelor colectate.
Aceste modele din seria Zenmuse sunt proiectate să răspundă cerințelor diversificate ale utilizatorilor, oferind soluții de top pentru monitorizare și inspecție în diverse condiții de operare.

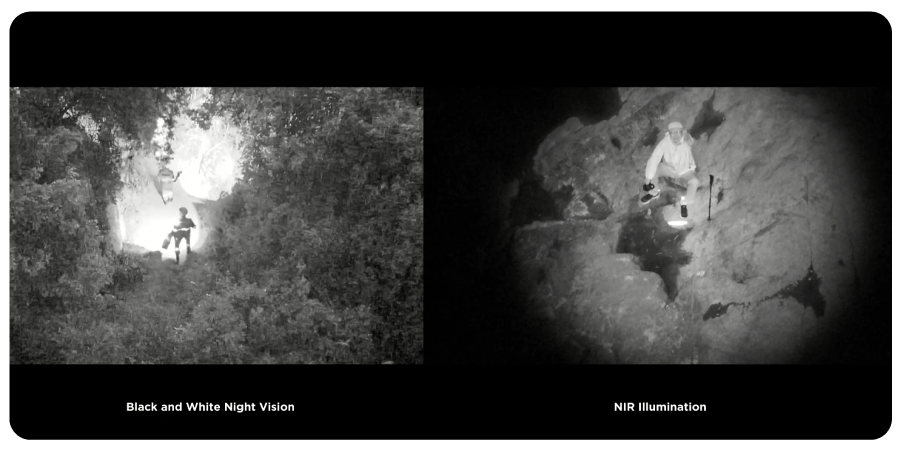

Imagine capturată cu Zenmuse H30 cu camera cu Night Vision
Alegerea Dronei Termice Ideale
Selectarea încărcăturii utile a camerei este vitală, dar la fel de important este să alegeți un șasiu de dronă care să corespundă nevoilor specifice. Performanța unei drone termice este influențată semnificativ de caracteristicile dronei, inclusiv viteză, manevrabilitate, raza de acțiune și durata de viață a bateriei. Aceste caracteristici determină capacitatea dronei de a îndeplini diverse tipuri de misiuni.
Iată câteva dintre cele mai performante drone comerciale disponibile pe piață, ideale pentru implementări termice în diverse aplicații. Aceste modele oferă tehnologie de top și caracteristici adaptate pentru a maximiza eficiența operațiunilor termice.
DJI Mavic 3T: Avansată și Eficientă

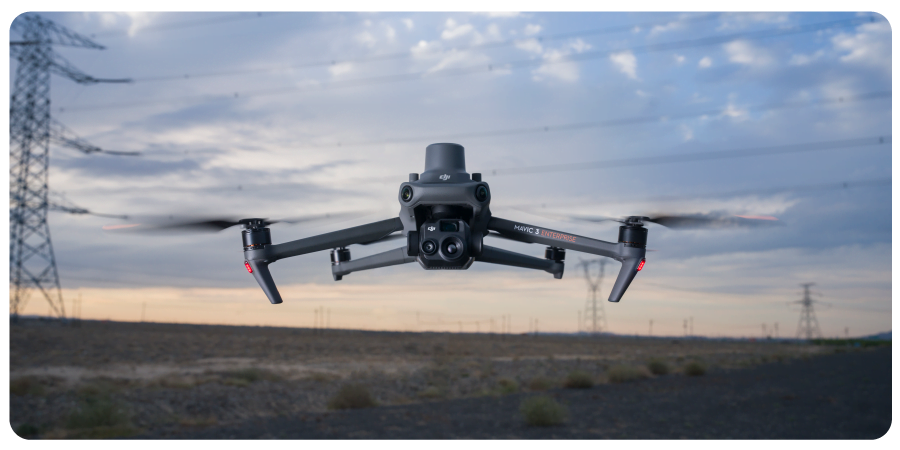

DJI Mavic 3T este o dronă avansată dotată cu o cameră care include un senzor termic, ideală pentru captarea de imagini detaliate și detectarea variațiilor de temperatură. Cu stabilizare pe trei axe și tehnologie superioară de evitare a obstacolelor, aceasta este perfectă pentru profesioniști, oferind performanțe de top și autonomie îmbunătățită, adecvată pentru inspecții detaliate și supraveghere extinsă.
DJI Matrice 30T: Compactă și Robustă

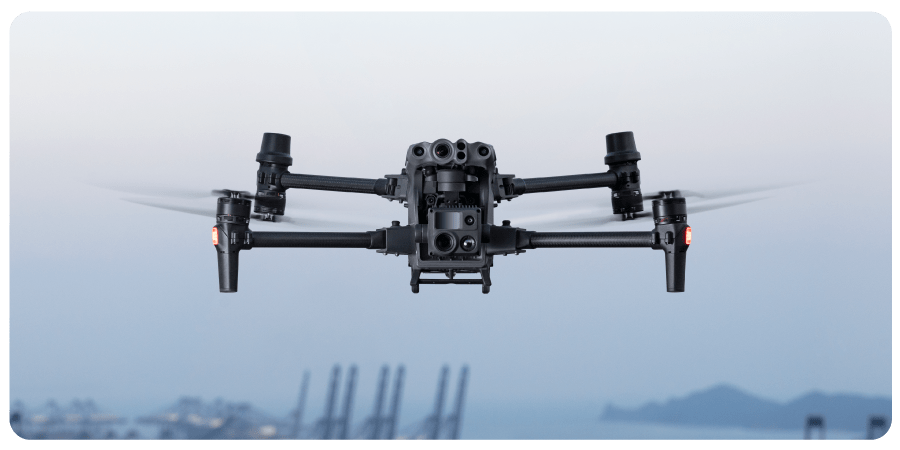

DJI Matrice 30T se remarcă prin integrarea eficientă a camerelor termice și vizuale, fiind o soluție ideală pentru inspecții și misiuni de supraveghere. Această dronă industrială compactă asigură zbor stabil chiar și în condiții meteorologice nefavorabile, combinând portabilitatea cu o capacitate extinsă de operare, ceea ce o face extrem de eficientă și fiabilă pentru o gamă largă de aplicații industriale.
DJI Matrice 350 RTK: Versatilitate și Performanță

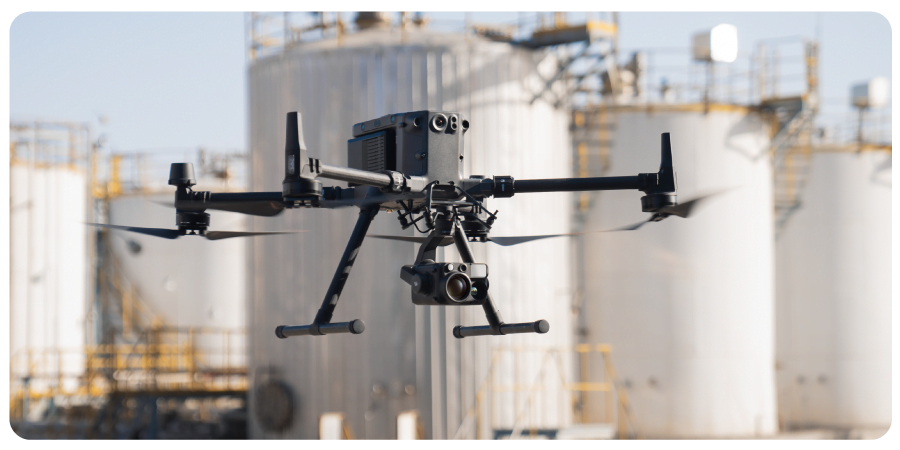

DJI Matrice 350 RTK este proiectată pentru versatilitate și adaptabilitate excepțională, compatibilă cu camere cu spectru termic, inclusiv DJI Zenmuse H30T. Aceasta facilitează realizarea de misiuni complexe de inspecție și supraveghere în diverse condiții de mediu. Cu un design modular și tehnologie avansată de zbor, drona este optimizată pentru eficiență și adaptabilitate în diverse scenarii industriale, oferind soluții personalizate pentru nevoi complexe.
Maximizarea Eficacității pentru Profesioniștii în Utilizarea Dronelor Termice
Alegerea configurației adecvate pentru dronele termice este crucială, dar oferind opțiuni suplimentare puteți spori și mai mult eficiența utilizatorilor. Un exemplu este programul DJI Care Enterprise, care asigură suport complet și servicii pentru întreaga flotă de drone DJI. Acesta este un mod excelent de a proteja investiția și de a asigura funcționarea continuă a dronei, indiferent de provocările întâmpinate.
Cu oportunități tot mai diverse și tehnologia avansată disponibilă astăzi, momentul este ideal pentru a începe utilizarea dronelor termice. Acestea pot revoluționa modul în care personalul dvs. de siguranță publică operează sau pot introduce metode inovatoare și eficiente de inspecție în sectoare precum utilitățile sau agricultura, aducând o nouă dimensiune la operațiunile industriale.
Pentru a evalua cum cea mai bună soluție de imagistică termică se potrivește nevoilor specifice ale organizației dvs., vă recomandăm să consultați un reprezentant DJI din regiunea dvs. Acest pas vă poate ajuta să luați cea mai informată decizie în alegerea dronelor termice.
Sursa: www.enterprise.dji.com
